كابل معدني عازل معدن مغطى للاتصال بالثيرموكوبل والجهاز الآلي
| Core: | 2,3,4,6 | Insulation: | mgo |
| Warranty: | سنة واحدة | Temperature Range: | 200 درجة مئوية -1000 درجة مئوية |
| Accuracy: | الدرجة الأولى، الثانية، الثالثة | Outside Dia: | 0.5-12.7 ملم |
| Package: | Carton. كرتون. Pallet البليت | Function: | اختبار درجة الحرارة |
| Cable Length: | 1-5 م أو حسب الطلب | Thermocouple Type: | ك/ن/E/J/T/S/R/B |
| High Light: | كابل المزدوجة الحرارية المعزول معدنيًا,كابل أجهزة مغلف بالمعدن,كابل MIMS عالي الحرارة,metal sheathed instrument cable,high temperature MIMS cable |
||
تفاصيل سريعة:
النوع:K/N/E/J/T/S/R/B
مكان المنشأ: تشيجيانغ، الصين (البر الرئيسي)
دقة: I-0.4٪ t ، II-0.75٪ t ، III-1.5٪ t
عدد الأساس: 23,4,6
مادة الرصاص العازلة من المعادن غير العضوية: Ni، Cu
عازل: 99.6% من MgO عالية النقاء
الشهادة:ISO9001 ، IATF16949 ، CE
التطبيق: الاتصال مع ثيرموبول و آلة الأجهزة
مادة الغطاء: 0Cr18Ni10Ti،SS304S، SS316L، SS316, Cu
قطر الغطاء: φ3.0، φ4.0، φ6.0، φ8.0
نوع سلك الغطاء النوع K:
| اسم المنتج | الرمز | النوع | مادة الشايث | خارج (ديا) | الحرارة |
| النيكرونيسي /النيكرونيال | كيه كيه | ك | SS304 SS316 | 0.5-10 | 400 |
| 1.5-32 | 600 | ||||
| 4.0-80 | 800 | ||||
| SS310 Inconel600 | 0.5-10 | 500 | |||
| 1.5-32 | 800 | ||||
| 4.0-64 | 900 | ||||
| 8.0-127 | 1000 | ||||
| NiCrSi-NiSi | NK | ن | SS304 SS316 | 0.5-10 | 400 |
| 1.5-32 | 600 | ||||
| 4.0-80 | 800 | ||||
| SS310 Inconel600 | 0.5-10 | 500 | |||
| 1.5-32 | 800 | ||||
| 4.0-64 | 900 | ||||
| 8.0-127 | 1000 | ||||
| نيكرو كونستانتان | إيك | E | SS304 SS316 | 0.5-10 | 400 |
| 1.5-32 | 600 | ||||
| 4.0-80 | 800 | ||||
| في-كونستانتان | جيه كيه | ج | SS304 SS316 | 0.5-10 | 400 |
| 1.5-32 | 600 | ||||
| 4.0-80 | 800 | ||||
| كيو-كونستانتان | TK | T | SS304 SS316 | 0.5-10 | 400 |
| 1.5-32 | 600 | ||||
| 4.0-80 | 800 | ||||
| RhPt10-Ph | SK | S | إنكونيل 600 | 6.0-127 | 1100 |
تحتوي وسائل قياس درجة الحرارة المختلفة وظروف الخدمة على تأثير على عمر الخدمة ومدى درجة حرارة العاملات الحرارية المدرعة ، والبيانات الواردة في الجدول هي بيانات توصية فقط.
دقة سلك الغطاء من النوع K
| النوع | الفئة 1 | الفئة الثانية | ||
| الدقة | نطاق الحرارة | الدقة | نطاق الحرارة | |
| ك | ± 1.5°C | -40~375 درجة مئوية | ±2.5°C | -40~375 درجة مئوية |
| ± 0.4% | 375°C-1000°C | ± 0.75% | 375°C-1000°C | |
| ن | ± 1.5°C | -40~375 درجة مئوية | ±2.5°C | -40~375 درجة مئوية |
| ± 0.4% | 375°C-1000°C | ± 0.75% | 375°C-1000°C | |
| E | ± 1.5°C | -40~375 درجة مئوية | ±2.5°C | -40~375 درجة مئوية |
| ± 0.4% | 375°C-800°C | ± 0.75% | 375°C-800°C | |
| ج | ± 1.5°C | -40~375 درجة مئوية | ±2.5°C | -40~375 درجة مئوية |
| ± 0.4% | 375°C-800°C | ± 0.75% | 375°C-800°C | |
| T | ± 0.5°C | -40~125 درجة مئوية | ±1.0°C | -40~125 درجة مئوية |
| ± 0.4% | 125°C-350°C | ± 0.75% | 125°C-350°C | |
| S | 0-1100°C | ±1.0°C | 0-1100°C | ± 1.5°C |
عن هذا المنتج:
يتم استخدام كابلات المعادن المعزولة المعدنية (MIMS) على نطاق واسع لتطبيقات العاملات الحرارية والأجهزة بسبب متانتها ومقاومتها الحرارية ،والقدرة على العمل في البيئات القاسيةوفيما يلي نظرة عامة شاملة على كابلات MIMS، وتحديداً في سياق اتصالات الطاقة الحرارية وأجهزة الأجهزة:
لمحة عامة عن كابلات المعادن المعزولة المعدنية (MIMS)
-
البناء:
- الغطاء الخارجي: عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو غيرها من المعادن المقاومة للتآكل ، وتوفر حماية ميكانيكية وتعزيز الأرض.
- العزل: يتكون من أكسيد المغنيسيوم (MgO) الذي يعمل كعازل ويسمح للعمل في درجات الحرارة العالية.
- قائد: يتكون عادةً من أسلاك الحرارة (على سبيل المثال ، النوع K ، J ، T) أو أسلاك الأجهزة الأخرى ، اعتمادًا على التطبيق.
-
الخصائص الرئيسية:
- مقاومة درجات الحرارة العالية: يمكن أن تتحمل كابلات MIMS درجات حرارة تصل إلى 900 درجة مئوية (1652 درجة فهرنهايت) اعتمادًا على المواد المستخدمة.
- القوة الميكانيكية: الغطاء المعدني يحمي من الضرر المادي، مما يجعلها مناسبة للبيئات الصناعية.
- مقاومة الرطوبة والمواد الكيميائية: الغطاء المعدني والعزل MgO يوفر مقاومة ممتازة للرطوبة ومختلف المواد الكيميائية.
- ضوضاء كهربائية منخفضة: كابلات MIMS عادة ما تظهر تدخلات كهرومغناطيسية منخفضة (EMI) ، مما يجعلها مثالية لتطبيقات الأجهزة الحساسة.
التطبيقات:
- محاربات النفايات الصلبة
- حفر المعادن المسحوقة
- حرق مواد السيراميك
- أفران تعمل بالغاز أو النفط
- مبادلات الحرارة التي تعمل بالوقود
- أفران الصندوق
- محطات الطاقة النووية أو الهيدروكربونية
- والكثير من...
- يتم استخدام كابلات الغطاء في تطبيقات مختلفة ، بما في ذلك:
- الأسلاك السكنية
- أنظمة كهربائية تجارية
- الآلات الصناعية
- توزيع الطاقة
- المنشآت الخارجية
- معدات العمل الثقيلة
- مقاومة البيئة:
- تم تصميم العديد من كابلات الغطاء لمقاومة الرطوبة والمواد الكيميائية والأشعة فوق البنفسجية وتقلبات درجة الحرارة، مما يجعلها مناسبة لمختلف البيئات.
- الاعتبارات عند اختيار كابلات الغطاء:
- متطلبات التطبيق: اختر نوع كابل الغطاء بناءً على التطبيق المحدد ، مع مراعاة عوامل مثل الحماية الميكانيكية والتعرض البيئي والمتطلبات الكهربائية.
- الامتثال للمعايير: تأكد من أن الكابل يلبي القواعد الكهربائية ذات الصلة ومعايير السلامة لمنطقتك (على سبيل المثال ، NEC في الولايات المتحدة).
- الجهد المسموح به: تحقق من أن الجهد المسموح به للأسلاك مناسب للتطبيق الخاص بك.
- طريقة التثبيت: ضع في اعتبارك كيفية تثبيت الكابل (على سبيل المثال، القناة، الدفن المباشر، وما إلى ذلك) واختيار نوع الغطاء الذي يناسب طريقة التثبيت.
- باختصار، كابلات الغطاء هي مكونات أساسية في المنشآت الكهربائية، وتوفر الحماية والعزل والمرونة لمجموعة واسعة من التطبيقات.

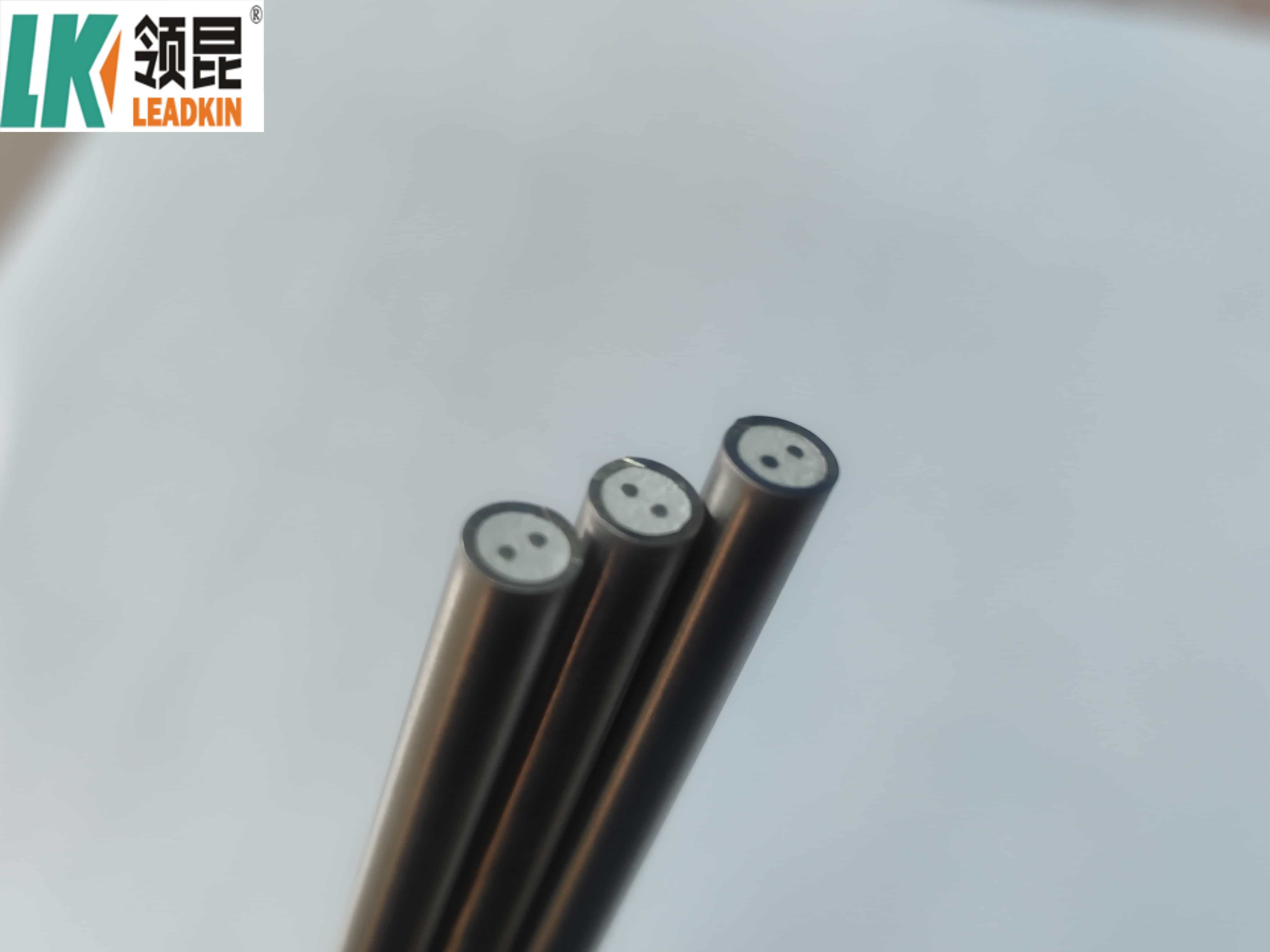

صور المنتج:
معلومات الشركة:
أ. المنتجات الرئيسية
ب. الحزمة
نضيف أنابيب مضادة للحرارة وفيلم بلاستيكي لضمان مقاومة عازلة عالية
ما عدا ملاحظات العلامة لدينا أيضاً بطاقة مرور وتقرير اختبار لكل كابل لفائف
خط إنتاج الكابلات C. Mi
لدينا منتجات احترافية عالية الجودة، فضلا عن خطوط منتجات متقدمة ومعدات.جميع المنتجات تتوافق مع معايير الجودة الدولية وتقدر كثيرا في مجموعة متنوعة من الأسواق المختلفة في جميع أنحاء العالممع تزايد طلبات السوق، نحن نرضي العملاء باستمرار من خلال تحديث المنتجات لتحسين أنظمة الإنتاج، وتحسين الجودة.
إشعار الطلب:
1اقتباس دقيق
2تأكيد السعر، ومدة التجارة، ومدة التوصل، ومدة الدفع الخ
3مبيعات ليدكين إرسال الفاتورة المبدئية مع ختم ليدكين.
4العميل يرتب الدفع للإيداع ويرسل لنا رسالة مصرفية
5. منتصف الإنتاج - إرسال الصور لإظهار خط الإنتاج الذي يمكنك أن ترى منتجاتك في. تأكيد الوقت التسليم المقدر مرة أخرى.
6. نهاية الإنتاج - صور منتجات الإنتاج الضخم
7العملاء يقومون بالدفع مقابل الرصيد وشركة "ليديكين" تقوم بشحن البضائع. أخبر رقم التتبع و تحقق من حالة العملاء.
8الطلب انتهى تماما عندما تتلقى البضاعة وتشعر بالرضا عنها
9ردود الفعل إلى ليديكين حول الجودة والخدمة وردود الفعل من السوق والاقتراحات وسوف نفعل أفضل
1ما هي مزايا استخدام المزدوج الحراري؟
نطاق درجة حرارة واسع
وقت استجابة سريع
تصميم بسيط وقوي
رخيصة نسبياً
يمكن استخدامه في بيئات مختلفة، بما في ذلك الظروف القاسية.
2ما هي عوائق العاملات الحرارية؟
الخروج غير الخطي، يتطلب معايرة.
قد يكون الدقة أقل من أجهزة استشعار درجة الحرارة الأخرى (مثل RTDs).
يتطلب تعويضات التقاطع المرجعي للقياسات الدقيقة.
عرضة للتداخل الكهرومغناطيسي
